网络排障 MTR路由图相关解析

mtr命令安装

Centos:  yum install mtr
Ubuntu:  sudo apt-get install mtr

用法

mtr 125.76.225.1                         //直接使用
mtr --udp/tcp --port=789 125.76.225.1    //udp/tcp表示协议,port表示目标的端口

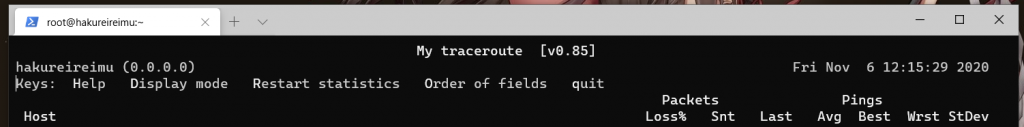

界面详解

第一列（Host）：IP地址和域名，按n键可以切换IP和域名

第二列（Loss%）：丢包率

第三列（Snt）：设置每秒发送数据包的数量，默认值是10 可以通过参数-c来指定

第四列（Last）：最近一次的PING值

第五列（Avg）：是平均值 这个应该是发送ping包的平均时延

第六列（Best）：是最好或者说时延最短的

第七列（Wrst）：是最差或者说时延最常的

第八列（StDev）：标准偏差

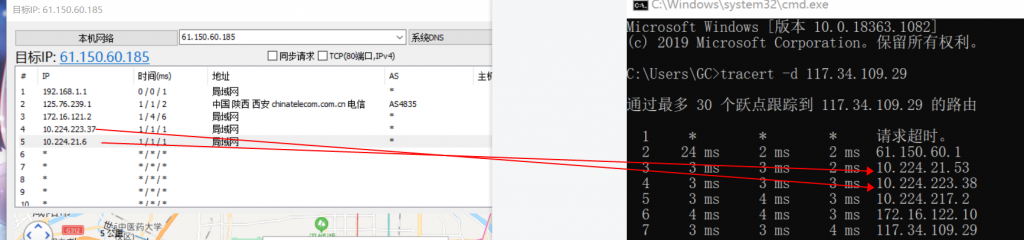

网络判断

客户61.15.60.185

本地117.34.109.29
问题描述 客户服务器ip109.29无法访问客户的本地ip61.150.60.185

客户做本地路由一共经过7个跃点后到达117.34.109.29(正常)

本地做到客户路由经过5个跃点后丢失  丢失为10.224.21.6


结合客户到本地判断为10.224.21.6到61.150.60.1之间路由具有问题
